固定訓練器的標準EN957-1

青島歐科標準技術有限公司發布時間：2016/6/12

CE認證EN957-1依據以下標準:

EN12100-1:機械－基本概念－設計的一般原理

ISO6508-1:金屬表面－硬度測試－洛氏硬度（范圍A-B-C-D-E-F-G-H-K）

ISO8793:鋼絲繩－滑輪

EN60335-1:家庭和同類電器用品安全－PART1 一般要求

EN60601-1:醫療電子設備－PART1一般安全要求

1,使用范圍

本標準適用于全部的根據2定義的固定訓練器。

CLASS S: 專業和商業用途的

CLASS H：家庭和個人使用的

其他類型的設備包括電機驅動的設備，

注意:設備的特殊標準優先于相應的一般標準。本標準不適用于兒童用的固定訓練器。

2,定義

固定訓練設備指在使用過程中整體不能運動（固定在地面，墻，天花板等其他固定裝置）,訓練設備在以下情況使用：健身訓練,健康訓練,體育鍛煉,特定的比賽和相關的體育活動訓練。

使用空間：當設備使用時，使用者可以移動設備訓練，并拒絕第三方進入設備的危險位置。

易接近的把手和腳踏板面積（以下稱易接近面積），當設備正常使用面積易接近使用者或第三方（當組裝，握緊，校正設備部位或身體的位置）

活動范圍：按照使用說明使用者的活動空間。

動載方向：在正常訓練時傾斜力施加的方向。

使用者重量：通常100KG或者根據使用說明書顯示的最大重量。

固有承載：應當承載的使用者的重量。

外在承載：應當承載的額外使用者的重量。

最大指定承載：最大的承載根據生產商的指示。

測力計：訓練設備的任何部位，以瓦特為精度的輸入功率的測量定義標準的特殊部分注意：此項只適用于符合這以條件的訓練設備。

速度型訓練器：訓練器有剎車直接均衡的控制速度。

非速度型訓練器：訓練器有剎車但不直接控制速度。

動力型訓練器：訓練器受外部動力驅動。

3,分類

分類按照精度等級和使用等級進行分類：

按照精度等級分為：CLASS A:高精確度；CLASS B:中精確度；CLASS C:低精確度。注：精度等級應該在特殊標準中具體顯示。

按照使用等級分為：CLASS S：專業或商業用； CLASS H：家庭或個人用；

CLASS I: 特殊人群用,CLASS I的要求應該服從于CLASS S。

一般的類型編號取決于特殊標準編號，例如：TYPE2 力量型訓練器按照EN957-2定義。

4,安全要求

注意：關于產品的易燃性應該遵循國家標準。

外部結構

4.1 棱角

所有支撐人體的機器棱角必須滿足：r>2.5mm。

其它易于被使用者或其它物體接觸的部件必須沒有毛刺，經過倒角或采用其它方式進行保護。（要求螺栓頭部加保護套）

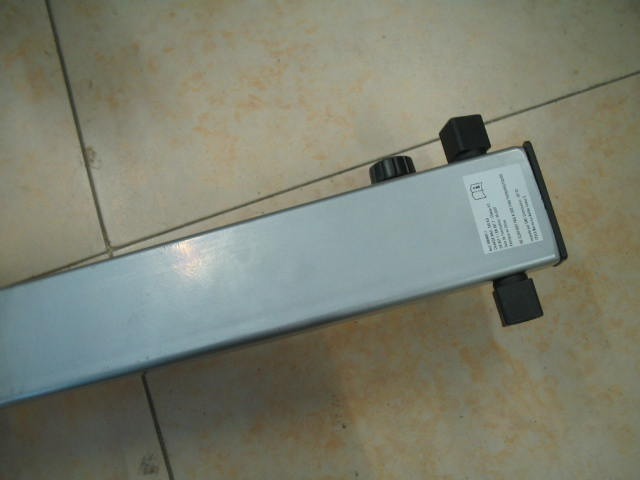

4.2 管件末端

管件末端必須被設備自身?yè)踝』虿捎萌尤�。塞子�?jīng)過耐久測試后要保持原位。

4.3 易接觸位置的擠壓、剪切、旋轉和擺動點

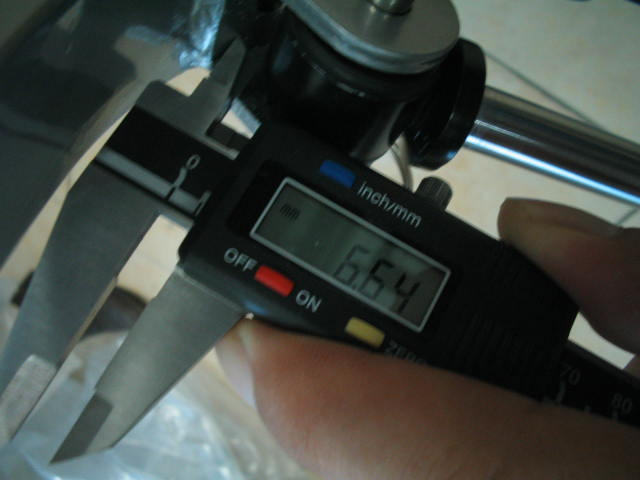

易于接觸的位置最高為1800mm，運動部件和鄰近的可移動或剛性部件之間的距離應該不小于60mm，下列情況除外：

a) 如果只是手指放入時產生危險，那么該距離應該不小于25mm，

b) 如果運動部件和剛性部件之間的距離在運動過程重保持不變，那么該距離應該不大于9.5mm，

c) 如果在訓練區域存在合適的停止裝置和安全裝置。

d) 如果第三者的無意接觸被使用者的身體擋住，使用者可以立刻停止運動時。

注意：這個說明是為了保護手和手指不受傷害，身體其它部分的傷害在這里被認為是不太可能的。

4.4 重量塊

在使用測試時，訓練器上所有重塊的運動應該在訓練時的范圍內。

注意1：這可以通過合理的設計來實現。

注意2：設計時不想要的特性之一是無法控制的擺動。

堆狀重塊應該自由移動，并能夠回到靜止位置，除非無意移動。

4.5 安全裝置

在使用測試時，健身器材設計時不能防止用戶進入或允許使用者在張力過度時能夠逃出，那么就必須安裝逃生裝置。

注意：這個可以通過安裝停止裝置，預拉伸杠桿和重量脫離裝置來實現。

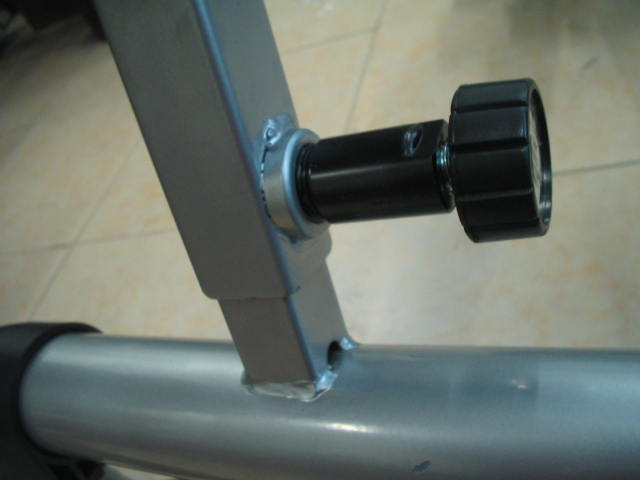

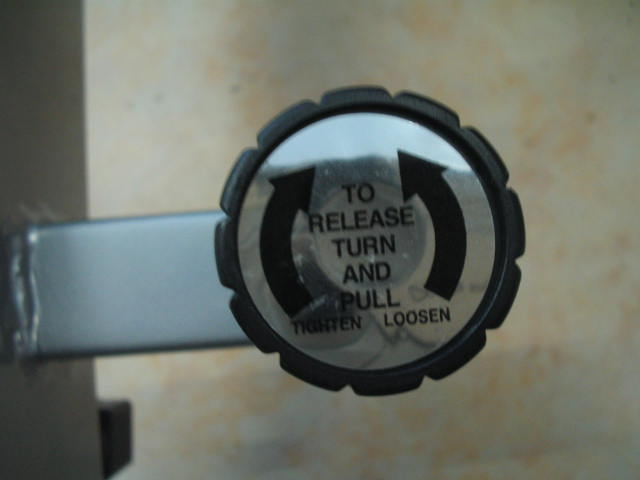

4.6 調整和鎖緊裝置

在使用測試時，健身器材的調節功能必須安全，對于使用者必須時明顯的，并易于操作的。無意操作而變動的情況應該避免�？烧{節部件如旋鈕和杠桿必須不干涉使用者的運動。重量選擇銷必須安裝有防松裝置。鎖緊裝置的功能應該一目了然。

4.7 繩索、帶和鏈條

繩索、帶和鏈條應該能夠承受可能出現的最大載荷六倍的負載。如果產生的張力小于本標準中規定的極限值，那么應該根據這個極限值進行測試。當進行極限值測試時，繩索不能破壞或失效。

鋼索和滑輪：鋼索應該用表面電鍍材料或防腐蝕材料制造。

繩索的公稱直徑應該和滑輪槽半徑存在下列關系：

滑輪槽半徑r 應該在下列范圍內：d/2 +5% 到d/2 + 15%，d/2 +10%是最佳值。

滑輪的外形和尺寸應于設備相一致,工廠應使鋼繩,帶,鏈條的直徑于滑輪的開槽成最佳狀態,在進行耐力測試Class S 應該100000循環,Class H 應該12000循環.

鋁合金制造的金屬箍應該按照ISO 8793 進行制造。鋼索末端進行防護，夾緊長度為(0~+2mm) ,檢查時能清楚看見鋼索尾部。壓緊連接不能受彎曲作用,鋼索把手應該用罩子防護，或采用類似的保護裝置。為了防止繩索脫離滑軌或松開，必須采用繩索導向器。

4.8 拖入點

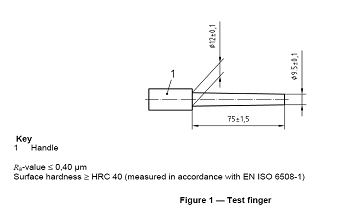

1800mm以下的繩索和滑輪的拖入點應該進行防護，這樣使用者的手伸展開時不會(huì )倍夾住。用如圖1所示的測試指去接近拖入點看測試指是否會(huì )被卡住,測試指接近拖入點應保持測試指與軸的旋轉部分平行。

注意：這個也可以通過保證繩索和防護裝置之間角度不小于50 度來實現。

繩索和滑輪之間的壓力<=90 N/cm2 時，則不作以上要求。

鏈式拖入點和齒輪應該按照EN 12100-1 的要求進行防護。

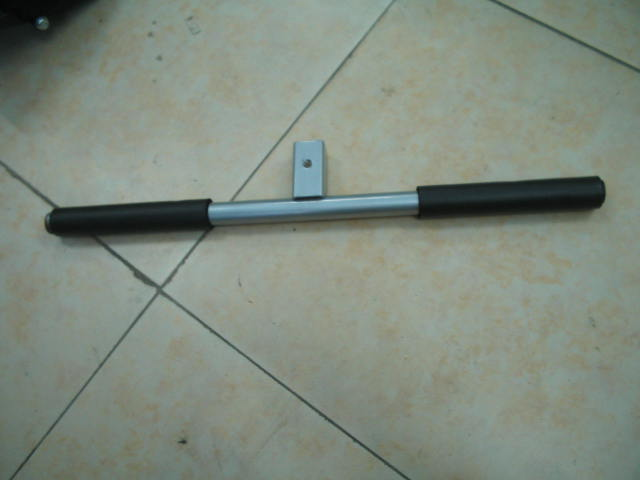

4.9 把手

整體式把手:集成式把手表面應該在把手部分作出標記（對于一般使用情況下），表面應該粗糙，防止滑動。

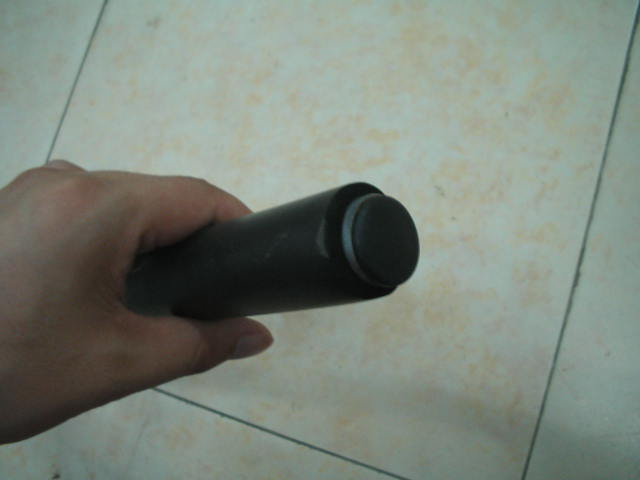

安裝式把手: 通過適當的拉伸設備，在套與把手間加拉脫力70N，安裝式把手應不脫落。
